滤芯拉力测试配置哪种夹具

滤芯拉力测试是评估其结构完整性和使用寿命的重要方法，主要针对滤芯的关键连接部位（如端盖与滤材的粘接处、中心管连接处等）进行抗拉强度测试。 海达仪器根据多年的生产定制经验，为客户做了以下定制夹具，方便用户配合我们的拉力试验机 做滤芯拉力测试。

1. 设备与工具

拉力试验机（精度需符合ISO 7500或ASTM E4标准）

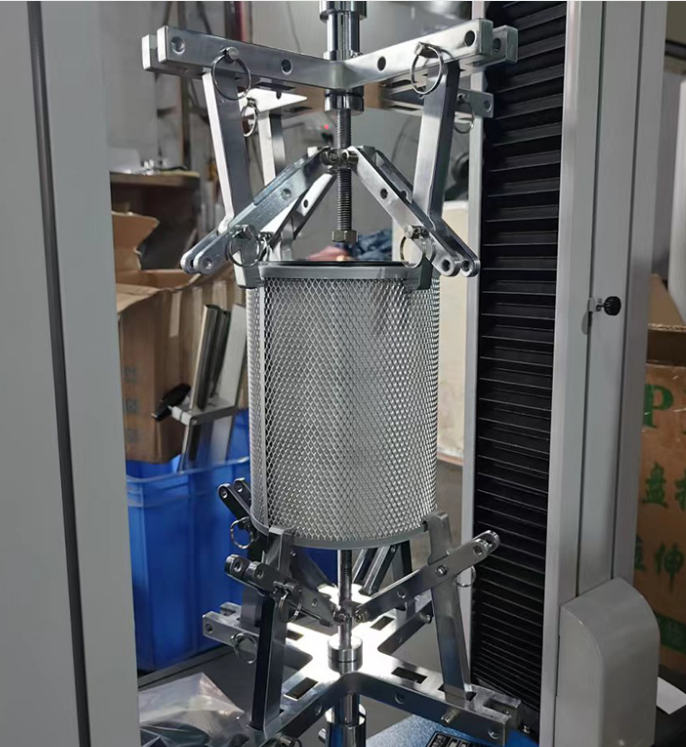

专用夹具：针对滤芯结构设计，避免局部应力集中（例如：可固定端盖的环形夹具、中心管拉伸夹具等）。

测试步骤

1. 确定测试部位

端盖与滤材的粘接力测试：常见，评估滤层与端盖是否易分离。

中心管与端盖连接测试：针对有中心管的滤芯。

滤材层间剥离测试：针对折叠滤芯或复合滤材。

2. 安装样品

根据测试部位选择夹具：

端盖拉伸：用夹具夹紧两端端盖（确保只对粘接面施力，不损伤滤材）。

中心管拉伸：固定一端端盖，另一端夹具连接中心管。

调整试验机参数：设置拉伸速度（通常1~5 mm/min）、初始载荷清零。

3. 进行拉伸测试

启动拉力机，匀速拉伸直至样品失效（粘接面分离或结构断裂）。

记录拉力值（N）和失效模式（如粘接面脱落、滤材断裂等）。

4. 计算强度

抗拉强度（MPa） = 拉力（N） / 粘接面积（mm²）

粘接面积需根据实际测量计算（例如：环形粘接面的内外径差）。

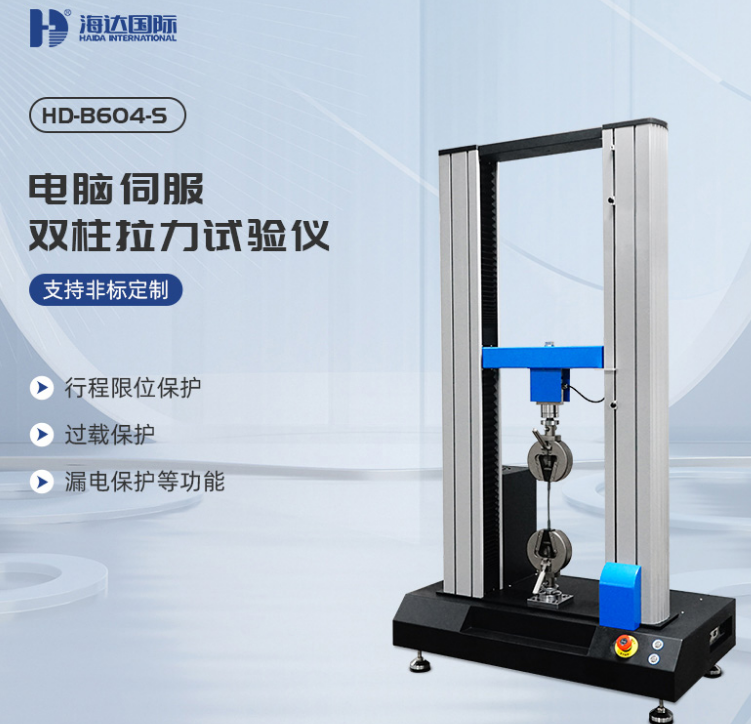

在此为客户推荐我们海达拉力试验机，我们21年的生产经验，为客户提供定制方案 拉力试验机采用成熟的机械结构和驱动方案（如滚珠丝杠、伺服电机），保证了设备在常规使用下的长期稳定性和耐用性。机械和电气结构相对直观，零配件国产化率高，维护和更换成本低、周期短。并提供海量针对中国市场常见测试需求的专用夹具（如薄膜夹具、线材夹具、90/180度剥离夹具等），选购方便且价格合理。 在此欢迎更多的用户了解并用到我们的拉力试验机！
