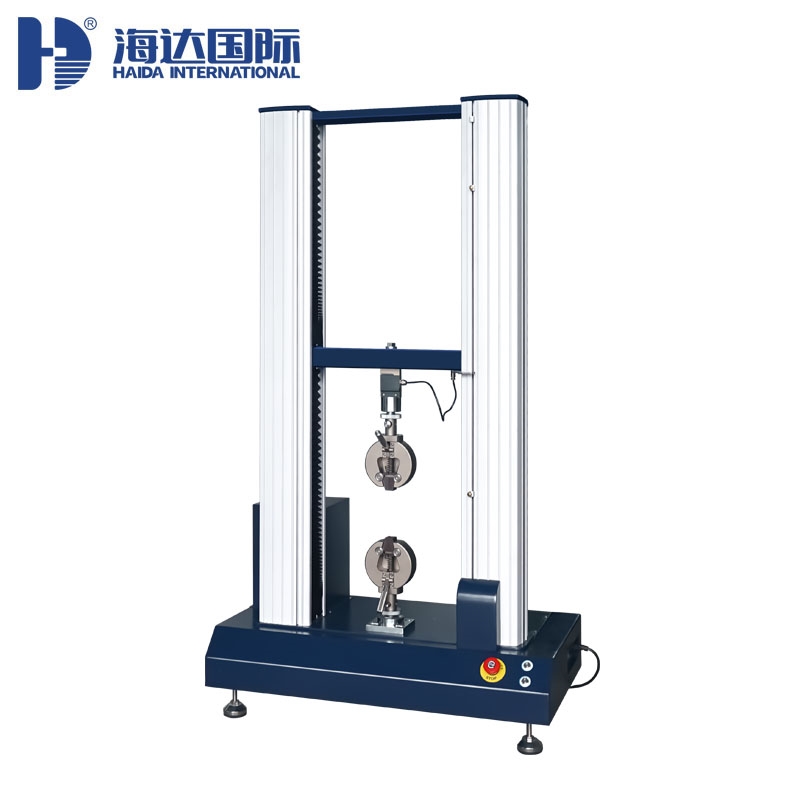

HD-B604B-S材料拉力试验机的剪切和弯曲测试

　　HD-B604B-S材料拉力试验机(又称力学材料试验机)在五金配件的剪切和弯曲测试中应用广泛，是评估其强度和可靠性的关键手段。

以下是对该应用的详细解读，包括测试目的、方法、标准和应用实例。

　　一、 核心测试目的

　　评估材料性能：测定配件所用材料(如钢、不锈钢、铝合金、铜等)的剪切强度、弯曲强度和模量。

　　验证工艺质量：检验热处理(淬火、回火)、表面处理(电镀、发黑)、焊接或铆接等工艺是否达到设计强度要求。

　　模拟实际失效：复现配件在实际使用中因剪切力或弯曲力导致的失效模式，为优化设计提供依据。

　　质量控制与入厂检验：作为批量生产中的抽检项目，或对供应商来料进行强度验证。

　　二、 测试应用详解

　　1. 剪切测试

　　适用配件：螺栓、铆钉、销轴、键、销钉、剪刀片、连接片等主要承受剪切力的部件。

　　测试原理：通过夹具向试样施加一对方向相反、作用线很近的力，使其横截面发生相对错动，直至剪断。

　　常见测试类型：

　　单剪切：试样被一个刀刃剪断。如测试螺栓。

　　双剪切：试样被两个刀刃剪断，中间部分受两处剪切。更稳定，常用于标准测试。

　　冲压剪切：模拟冲裁工艺，测试板材的剪切抗力。

　　关键输出参数：

　　剪切力：试样被剪断瞬间的力值(单位：N, kN)。

　　剪切强度：剪切力除以受剪截面积(单位：MPa)。τ = F_max / A

　　剪切应力-应变曲线：分析材料的剪切弹塑性行为。

　　夹具示例：

　　螺栓剪切夹具：V型块支撑，上方用压头对螺栓杆部施压。

　　板材剪切夹具：类似冲模，上刀口和下模孔配合。

　　2. 弯曲测试

　　适用配件：各类钣金件、支架、型材(角钢、槽钢)、弹簧、卡扣、铰链等主要承受弯曲载荷的部件。

　　测试原理：将试样放在两个支撑辊上，通过上压头在中间或规定位置施加力，使其弯曲变形直至断裂或达到规定挠度。

　　常见测试类型：

　　三点弯曲：常用。试样两端支撑，中间一点加载。集中受力，容易确定断裂点。

　　四点弯曲：试样两端支撑，两点对称加载。中间段为纯弯曲，弯矩均匀，常用于测试材料的弯曲性能本身。

　　关键输出参数：

　　大弯曲力。

　　弯曲强度(挠曲强度)：试样断裂或屈服时承受的大表面应力(单位：MPa)。计算方式取决于试样形状和测试方法。

　　弯曲模量：在弹性变形阶段，应力与应变的比值，表征材料抗弯曲弹性变形能力。

　　挠度：试样在受力点下的位移量，反映其柔韧性。

　　三、 典型测试流程(以螺栓剪切和支架三点弯曲为例)

　　试样准备：按标准(如ASTM、ISO、GB)或内部规范加工、测量并记录试样尺寸。

　　夹具选择与安装：安装专用的剪切夹具或弯曲夹具。

　　试样装夹：确保试样对中，避免侧向力。

　　参数设置：

　　选择测试模式(剪切/弯曲)。

　　设置加载速度(如1-10 mm/min，取决于标准)。

　　设置初始力、测试终止条件(如力值骤降、位移达到)。

　　开始测试：试验机自动施加载荷，软件实时记录力-位移曲线。

　　结果分析：

　　软件自动计算关键强度参数。

　　观察试样断裂位置和形态(脆性断裂、韧性断裂)，分析失效原因。

　　生成测试报告。

　　四、 相关标准

　　国际：

　　ASTM：ASTM A370(钢制品力学测试)、ASTM F606(紧固件测试)

　　ISO：ISO 898-1(紧固件机械性能)、ISO 7438(金属材料弯曲试验)

　　中国国家标准：

　　GB/T 3098.1-2010 《紧固件机械性能 螺栓、螺钉和螺柱》

　　GB/T 232-2010 《金属材料 弯曲试验方法》

　　GB/T 6400-2007 《金属材料 线材和铆钉剪切试验方法》
